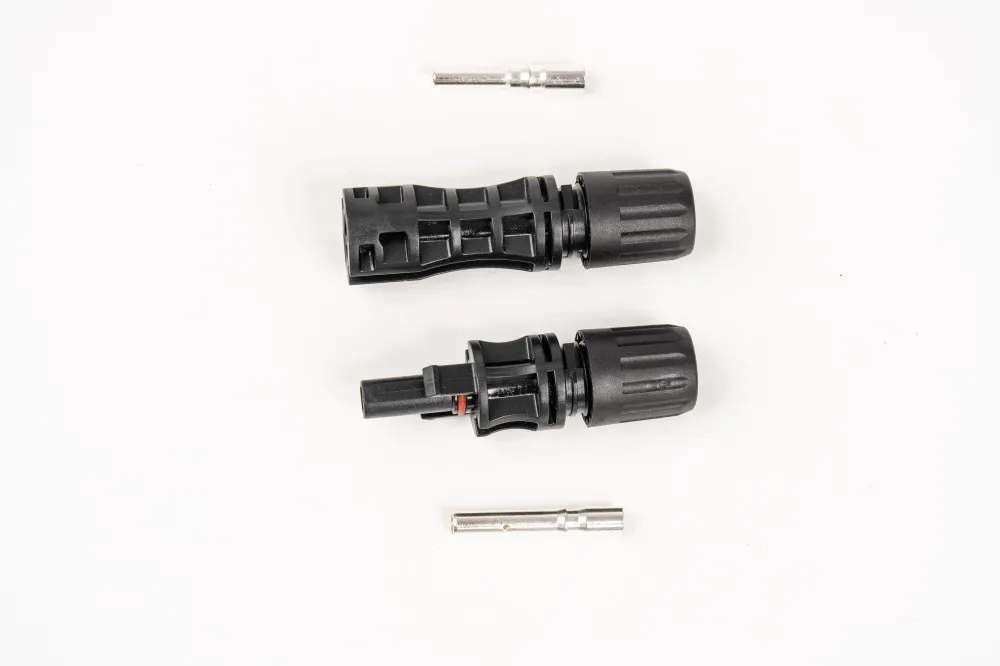

A ソーラーパネルコネクタは、太陽光発電モジュール、インバーター、コンバイナーボックス、その他のシステムコンポーネント間の安定した低損失、耐候性伝送を保証する電気ブリッジです。太陽光発電設備の規模と効率が拡大するにつれて、コネクタの性能がシステムの安全性、電流の安定性、長期的な出力に影響を与える決定的な要素の 1 つになりました。
ソーラーコネクタの性能は、いくつかの測定可能なパラメータによって定義されます。次の表は、最新の PV システムで一般的に必要とされる標準的なプロフェッショナル グレードの仕様をまとめたものです。
| パラメータ | 典型的なプロフェッショナル仕様 | 説明 |
|---|---|---|
| 定格電流 | 30A～60A | 高出力モジュールとアレイの組み合わせをサポート |
| 定格電圧 | DC1000V～1500V | 商用および実用規模のシステムに最適 |
| 接触抵抗 | ≤ 0.3mΩ | 電力損失を最小限に抑え、長期にわたって安定した導電性を確保 |
| 温度範囲 | −40℃〜＋85℃ | 極端な気候でもパフォーマンスを実現 |
| 保護クラス | IP67 / IP68 | 雨天時、清掃時、嵐時の水や粉塵の侵入を防ぎます。 |
| 断熱材 | PPO / PC / 難燃エンジニアリングプラスチック | 耐紫外線性と長寿命の屋外耐久性を実現 |
| ロッキングシステム | スナップフィット式セルフロック、緩み止め構造 | 不用意な断線を防止 |
| ケーブルの互換性 | 2.5mm2 / 4mm2 / 6mm2 | さまざまな電流レベルをサポートする幅広い範囲 |
| 炎の評価 | UL94-V0 | 熱ストレス下での火災安全性を確保 |
| 耐紫外線性 | ທີ່ສໍາຄັນສໍາລັບການເຮັດວຽກຂອງ Bench. ຄວາມສາມາດຂອງ 7,8 ແມັດແລະ 11,2 ແມັດທີ່ອະນຸຍາດໃຫ້ມີການວາງຕໍາແຫນ່ງ versatile. | 太陽光によるひび割れや劣化を防ぐ |
| 認証 | テュフ、UL、CE | 世界的な電気規格に準拠していることを示します |
L'utilisation de câbles d'un diamètre incorrect peut affecter la stabilité du contact. Faites toujours correspondre le connecteur avec le calibre du câble PV prévu.
コネクタは、連続直流 (DC) の伝送ポイントとして機能します。この時点での抵抗のわずかな増加でも、過剰な熱が発生し、材料の劣化が促進され、モジュールの効率が低下する可能性があります。適切に設計されたコネクタは抵抗を最小限に抑え、システムの動作寿命全体にわたる全体的なエネルギー収量を増加させます。
太陽光発電設備は、砂漠、湿気の多い海岸、高地の基地、寒冷地などの過酷な気候で動作することがよくあります。高級コネクタは、湿気の侵入、腐食、塩水噴霧の干渉、熱による膨張や収縮を防ぐために、多層シール リング、ロッキング キャップ、耐紫外線ハウジングを使用しています。
強風、振動、ケーブルの動きにより、不適切に設計されたコネクタが緩み、アークやショートが発生する可能性があります。最新のコネクタは強化されたロック クリップを採用しており、取り外しには特殊な工具が必要で、安全性と世界的な取り付け基準への準拠が保証されています。
次世代太陽光発電所は、送電損失とシステムバランスコストを削減するために、1500V DC で動作することが増えています。コネクタは、より高い絶縁電圧と、部分放電やアーク障害のリスクに対する厳格なテストに対応する必要があります。
ハーフセル、両面受光モジュール、および大型モジュールの台頭により、電流出力が増加しています。コネクタは、太陽光のピーク時間帯に大きな負荷がかかっている場合でも、安全な温度を維持する必要があります。
メーカーは、自動圧着、スマート QC センサー、ロボット工学を統合して、導体とピンの正確な接触を確保しています。これにより人的エラーが軽減され、大規模なバッチ生産全体での一貫性が保証されます。
環境に優しいハロゲンフリーのポリマーと改良された金属合金は、世界的な持続可能性の目標に沿った長寿命と簡素化された耐用年数終了後のリサイクルをサポートします。
アレイが異なると、特定の電流と電圧の組み合わせをサポートするコネクタが必要になります。コネクタのサイズが小さすぎると、過熱や早期故障の危険があります。
不適切な直径のケーブルを使用すると、接触の安定性に影響を与える可能性があります。コネクタは必ず目的の PV ケーブルゲージと一致させてください。
TUV、UL、または IEC 規格を満たすコネクタにより、信頼性の高い性能が保証されます。寿命試験には、引っ張り力試験、塩水噴霧暴露、湿潤断熱抵抗、および熱サイクルが含まれます。
信頼性の高いコネクタは、明確な極性マーキング、人間工学に基づいたロック機能、標準圧着工具との互換性を備えています。これにより、インストール時間とエラーの可能性が軽減されます。
Q1: ソーラーパネルのコネクタが過熱する原因は何ですか?
A1: 過熱は通常、圧着品質の低下、適合しないケーブル直径、高い接触抵抗、過剰な電流への曝露、または湿気の侵入を可能にする劣化したシーリングによって発生します。プレミアム コネクタは、低抵抗金属合金、正確な圧着規格、多段階シール リングを使用して熱の蓄積を回避し、製品のライフサイクル全体にわたって安定したエネルギー伝達を保証します。
Q2: ソーラーパネルのコネクタはどれくらいの頻度で検査する必要がありますか?
A2: 検査頻度は環境条件やシステム負荷によって異なります。一般に、住宅用システムのコネクタは毎年検査されますが、商業用または公共規模のシステムのコネクタは半年に一度の検査が必要な場合があります。検査には、変色、亀裂、ロッククリップの緩み、湿気の痕跡、および動作中の異常な温度上昇のチェックが含まれる必要があります。
再生可能エネルギーへの世界的な移行により、堅牢で安定した長寿命の太陽光発電コンポーネントのニーズが高まっています。太陽光発電設備がより強力かつ広範囲に普及するにつれて、コネクタ技術は、より高い電力需要、強化された火災安全性への期待、より厳しい環境耐久性基準を満たすために進化する必要があります。高アンペア数のモジュール、スマート インバーター、マイクログリッド構造、ハイブリッド ストレージ ソリューションの組み合わせにより、コネクタの信頼性がこれまで以上に重要になります。
メーカーは、より低い抵抗の接触金属、改良された耐温度ハウジング、自動組み立てをサポートする再設計されたロック構造の開発を進めています。これらの革新により、コネクタは最小限のメンテナンスで 25 ～ 30 年間 PV システムをサポートできることが保証されます。高性能ソーラーコネクタは、世界的な再生可能エネルギーの拡大を可能にし、システムのダウンタイムを削減し、長期的な効率を向上させ、持続可能な電力への世界の移行をサポートする基礎要素の1つになると位置付けられています。
高品質のソーラー パネル コネクタは、太陽光発電システムの安定性、信頼性、長期的な効率を決定します。その性能は、極端な温度、長時間の紫外線暴露、大電流負荷、厳しい屋外環境下で太陽電池モジュールがどのように効果的に電力を供給するかを決定します。世界的な太陽光発電設備の規模が拡大し続ける中、コネクタ技術は今後もシステムの安全性とエネルギー収量に大きく貢献するでしょう。プロの太陽光発電アプリケーション向けに信頼性の高いハイスペックなソリューションを求める組織にとって、当社が設計した製品は、寧波Dsola新エネルギー技術有限公司現代の再生可能エネルギープロジェクトに適した先進的な素材、精密な製造、長寿命の耐久性を提供します。
技術仕様、カスタマイズのニーズ、またはプロジェクトの調達に関するお問い合わせについては、お問い合わせ専門的な支援とカスタマイズされたソリューションを受けることができます。
